光纤耦合电光光调制器，铌酸锂电光调制器

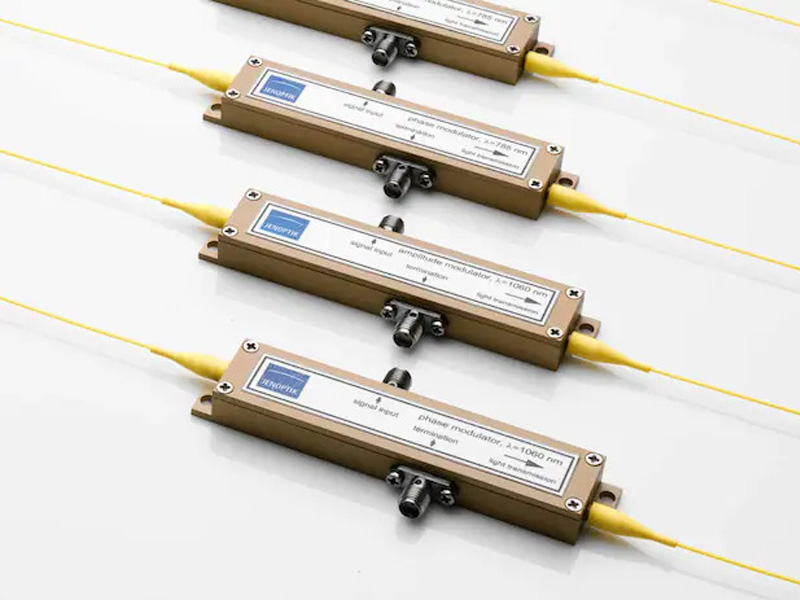

光纤耦合集成光调制器

光纤耦合集成光调制器是针对光振幅或相位调制的理想选择。该产品的波长范围足以覆盖500到1600nm。该调制器以电光晶体为基础，利用其快速的电光效应来发挥效果。您可以使用它来影响光的相位或振幅，使其达到千兆赫兹范围内的高调制频率。此外，这种结构紧凑的器件具有很高的光功率稳定性、较低的调制电压和高消光比的特点。

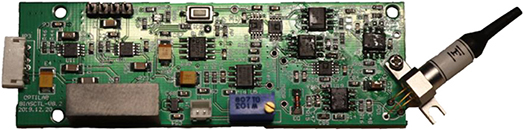

光很容易通过光纤和连接头耦合到集成光调制器中。调制器也可以根据要求配备特别适应的控制单元，例如脉冲采集器控制单元。除了标准的光调制器，我们还开发和制造客户所需的特殊要求的组件，以满足您的特定要求。

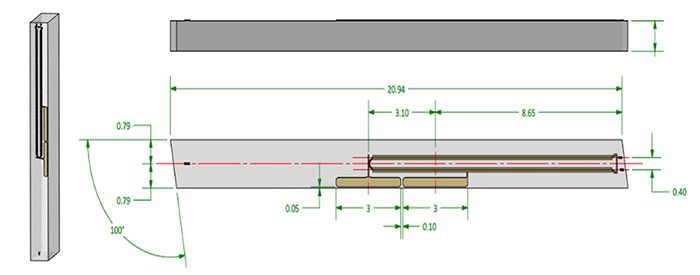

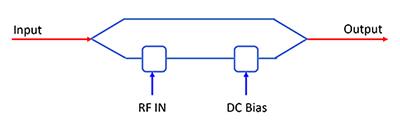

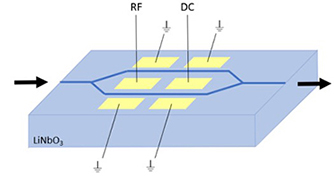

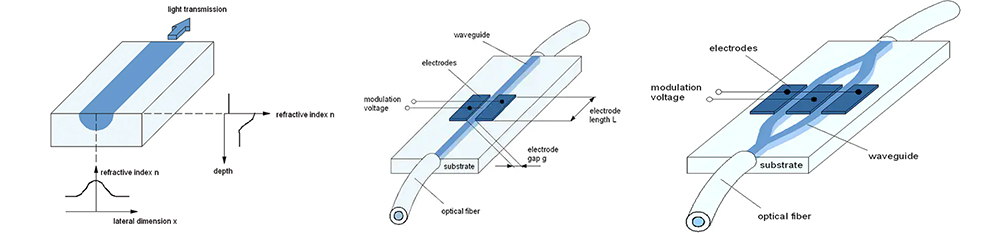

集成光波导方案（左图），相位调制器（中图），振幅调制器（右图），

优点：

• 功能强大：光功率稳定性高，消光比高。

• 快：宽带信号处理范围高达千兆赫。

• 用途广泛: 可用于VIS和IR光谱范围内的各种波长。

• 使用简单：通过光纤和连接器可轻松地将激光耦合和输出。

• 可定制化：可根据客户的特殊要求来定制组件。

应用领域：

• 高动态模拟调制

• 数字调制

• 短脉冲生成

• 脉冲整形

• 曝光技术

• 激光扫描显微镜

• 干涉测量技术

• 边带生成

• 光学相干断层成像

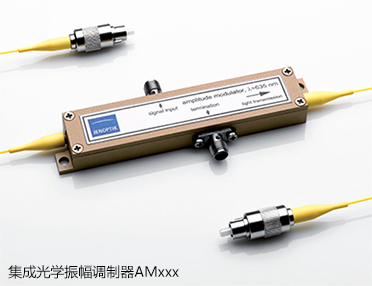

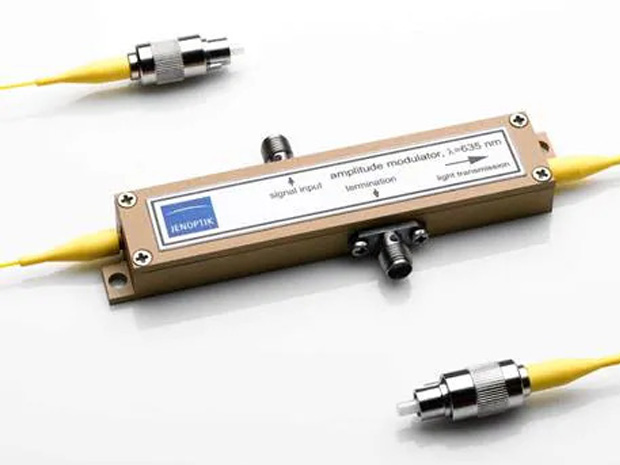

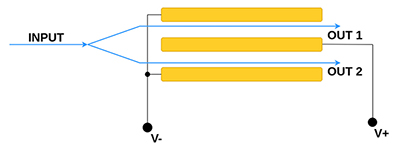

集成光学振幅调制器AMxxx

集成光振幅调制器AMxxx是一种基于MgO:LiNbO3和LiNbO3晶体的紧凑光纤耦合波导电光调制器。它能提供快速的电光响应，且能允许频率高达千兆赫的幅度调制。现有的型号的调制器适用于可见光和红外光谱范围内的波长。标准设计的调制器使用偏振维持单模光纤来耦合光输入和输出。它们还可以配置不同类型的光纤系统或连接头。每个调制器可根据特殊要求安装控制和驱动单元。

优点：

• 应用于可见光谱或红外光谱

• 高调制频率

• 单模光纤耦合

• 高消光比

• 低开关电压

应用领域：

• 模拟和数字调制

• 短激光脉冲生成

• 振荡器放大器系统中的脉冲生成

• 脉冲采集

• 激光扫描显微镜

• 计量学

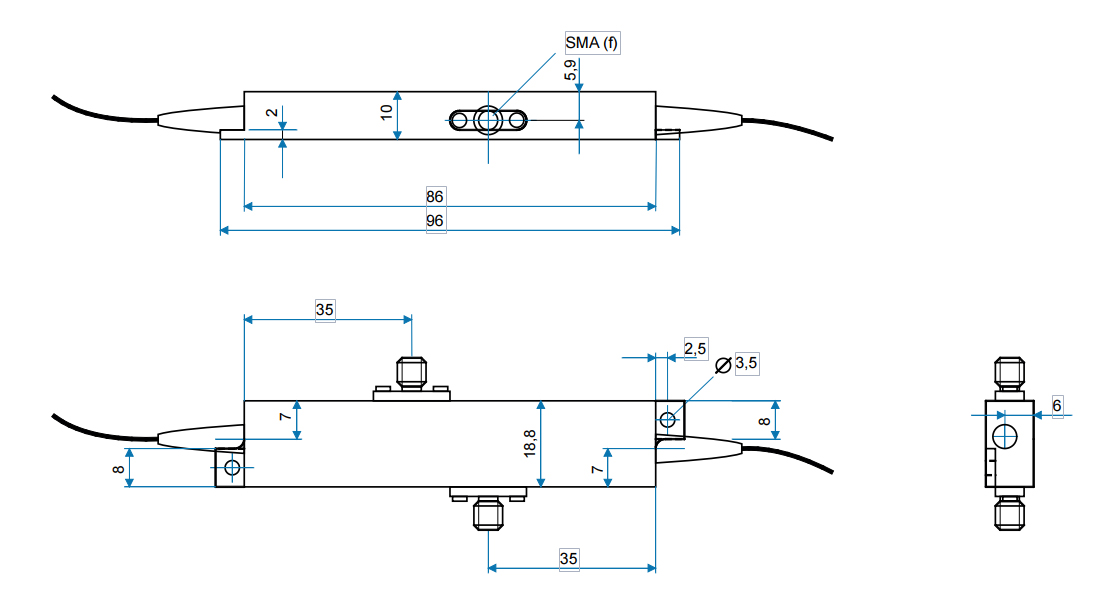

集成光学振幅调制器AMxxx

*标准：领结型，可选：熊猫型
**标准：广键连接器，可选：小键连接器

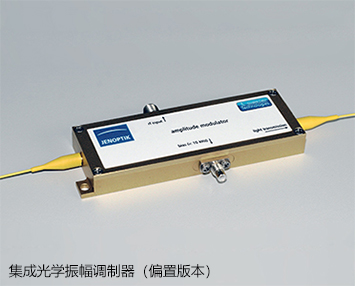

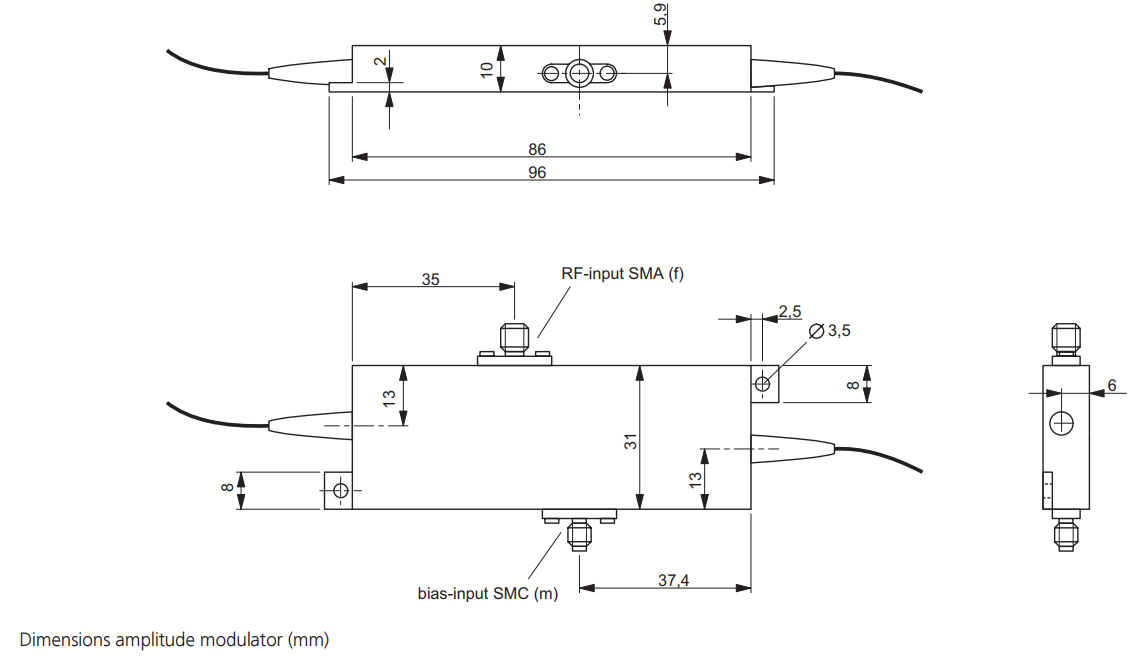

集成光学振幅调制器（偏置版本）

*标准：领结型，可选：熊猫型
**标准：广键连接器，可选：小键连接器

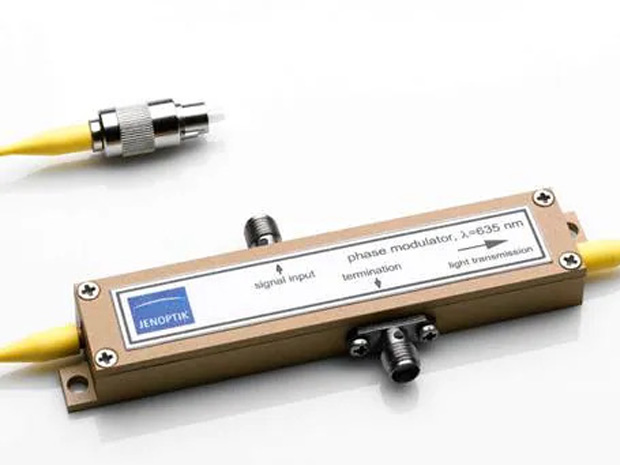

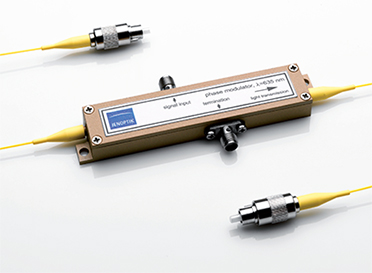

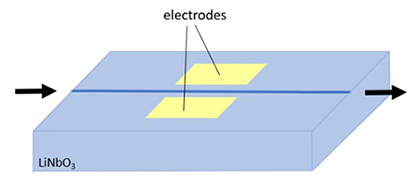

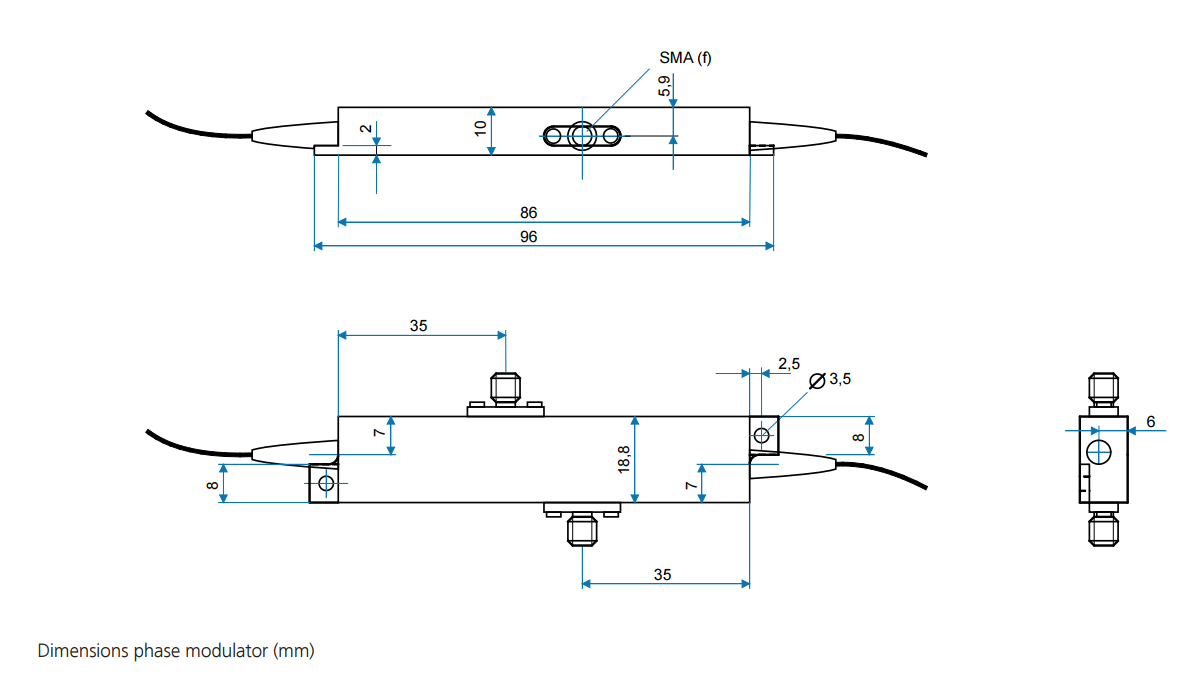

集成光学相位调制器PMxxx

集成光相位调制器PMxxx是一种紧凑的基于光纤耦合波导的电光调制器，其工作基于MgO:LiNbO3和LiNbO3晶体。它能提供快速的电光响应，同时也支持频率高达千兆赫的相位调制。现有的型号的调制器适用于可见光和红外光谱范围内的波长。标准设计的调制器使用偏振维持单模光纤来耦合光输入和输出。它们还可以配置不同类型的光纤系统或连接头。

优点：

• 应用于可见光谱或红外光谱

• 高调制频率

• 单模光纤耦合

• 低调制电压

应用领域：

• 模拟和数字调制

• 边带生成

• 干涉计量

• 光学相干断层成像

*标准：领结型，可选：熊猫型
**标准：广键连接器，可选：小键连接器

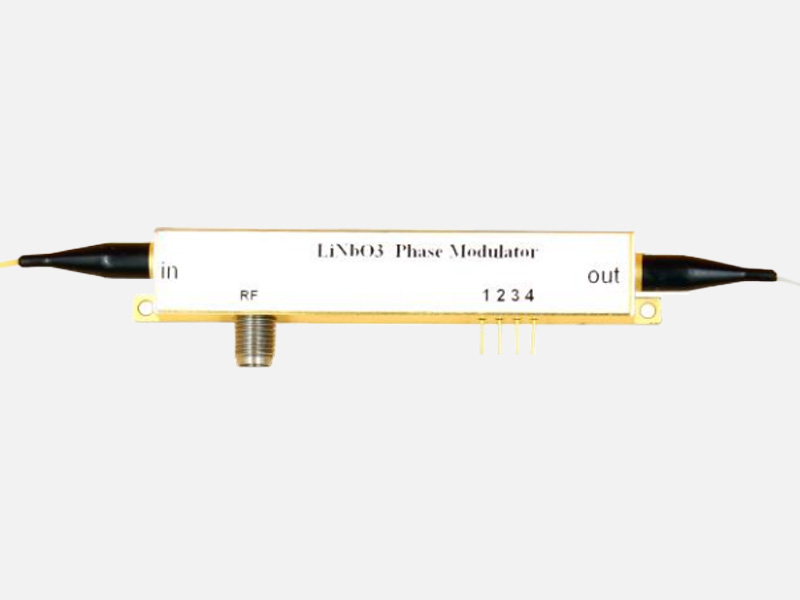

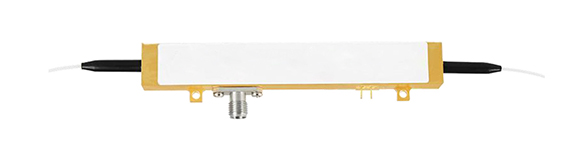

铌酸锂电光调制器

铌酸锂调制器利用铌酸锂晶体的电光效应并结合光电子集成工艺制作而成，因其具有高响应速度，低插入损耗以及低半波电压广泛应用在光纤通信，微波光子，光纤传感等领域。铌酸锂晶体为负单轴晶体(no>ne)，属于三角晶系，具有3m点群对称操作。这样的晶体结构注定了铌酸锂晶体具有较好的热电效应、压电效应、弹光效应、电光效应等。电光效应是指在直流电场(或低频电场)的作用下引起材料折射率明显变化的一种现象。也就是说外加电场改变了介质的光学性质。在某些材料中折射率的变化与所加电场的强度成线性关系，即线性电光效应，也称普克尔斯(Pockels)效应。线性电光效应可认为是入射光场与直流电场混合作用在物质中产生的二阶非线性极化，由于线性电光效应是用二阶非线性极化率描写的，因此它只能在具有空间非对称的晶体中发生。在有空间中心对称的材料中，比如液体或玻璃，折射率的变化与所加电场的平方成正比，这就是二次效应或称克尔(Kerr)电光效应。与线性电光效应类似，它可用三阶非线性极化来描写。除此之外，还有更高次的电光效应。因为一般情况下，高阶效应要比一次效应弱的多，所以在铌酸锂晶体中，我们只需考虑线性电光效应。

我们采用先进的质子交换工艺，生产的铌酸锂电光调制器具有低插入损耗、高调制带宽、低半  波电压等特点，主要用于空间光通信系统、铯原子时间基准、脉冲发生器、量子光学等领域。

铌酸锂电光调制器分为两大类：电光强度调制器和电光相位调制器，主要波长为780nm, 850nm, 1064nm, 1310nm, 1550nm和2000nm。根据客户需求可以定制其它波长。

产品型号定义：SCQ-XX-WW-XG-F-FC

• XX:  调制器类型，AM为电光强度调制器，PM为电光相位调制器

• WW:  工作波长，主要为850nm, 1064nm, 1310nm,1550nm和2000nm

• XG:  工作带宽，主要为2.5G, 10G, 40G

• F:  输入输出光纤类型，如PP (PM/PMF), PS (PM/SMF)

• FC:  光纤接头，如FA (FC/APC), FP (FC/PC)

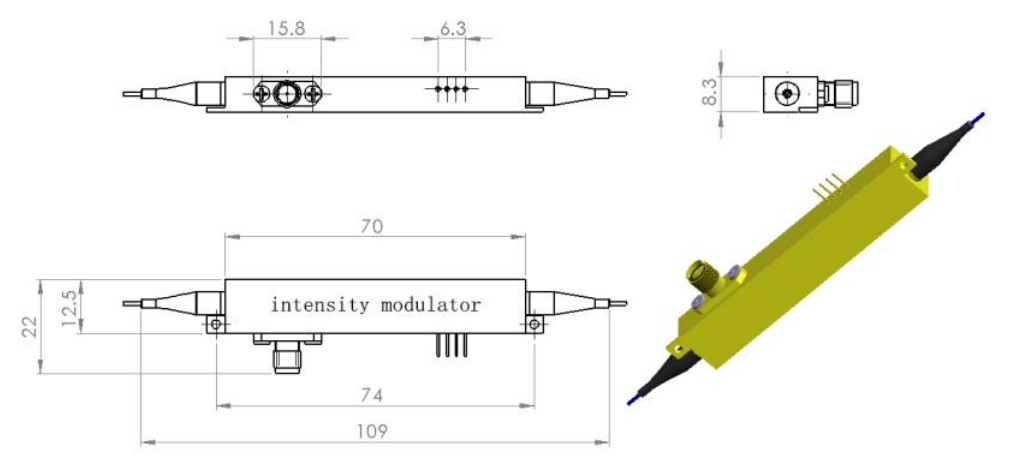

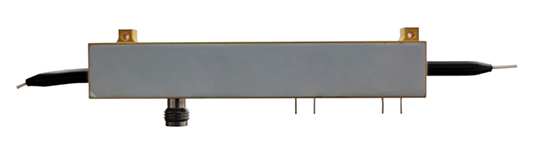

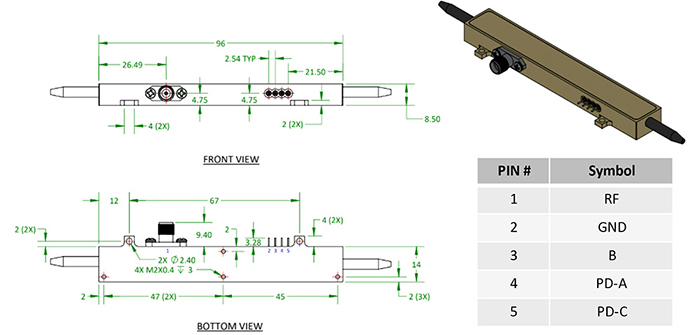

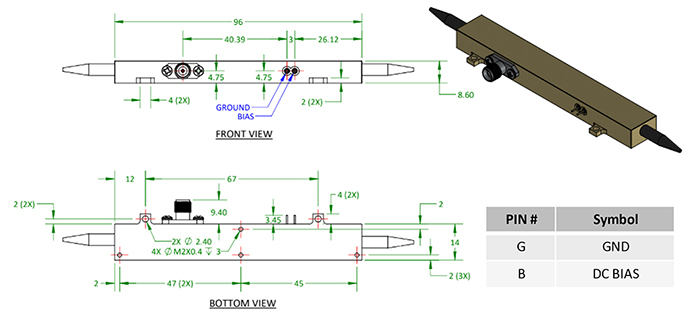

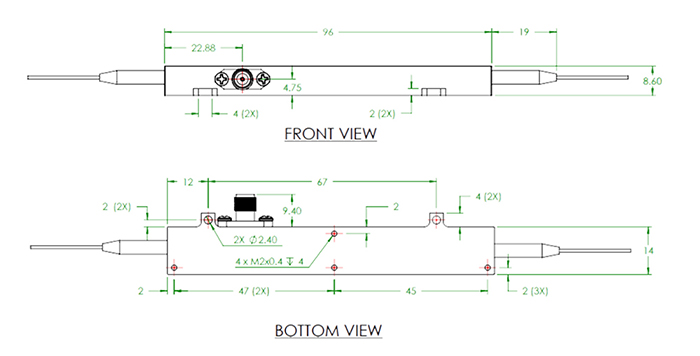

常用电光强度调制器列表 (封装尺寸)：

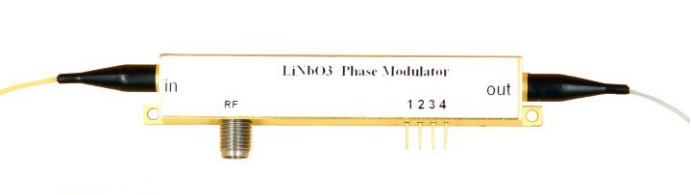

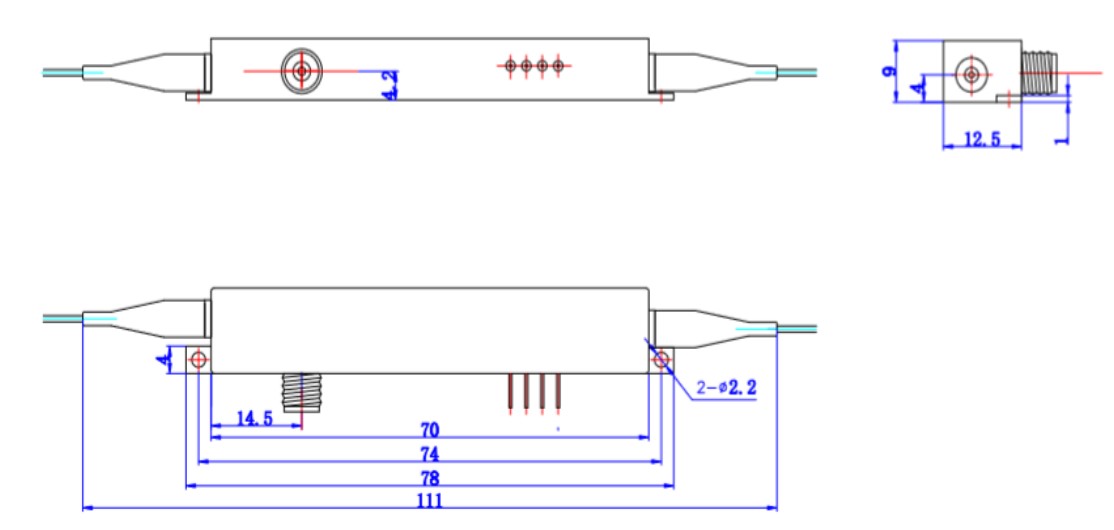

常用电光相位调制器列表 (封装尺寸)：
