声光锁模器 AOML

时间：2020-05-19 类别：声光器件和电光器件关注：3745

以谐振频率调制激光腔内的损耗，有效地“锁定”纵向模式的相位以产生非常窄的高强度激光脉冲

声光模式锁定器（AOML）是在激光腔内运行的专用调制器，有效地锁定了纵向模式的相位，从而产生非常窄的高强度激光脉冲。广泛运用于飞秒微加工，激光雷达，多光子显微镜，非线性光学，光学数据存储和光谱学的光学外差检测等。

我们一站式供应各种类型的声光锁模器,AOML,声光模式锁定器,声光锁模调制器,驻波锁模器,驻波型声光调制器,自由空间锁模器，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

资料下载

微信扫一扫，即刻联系

产品经理：罗经理

手机：18162698939

座机：027-51858939

邮箱：lql@SintecLaser.com

返回栏目产品中心

查看公司简介

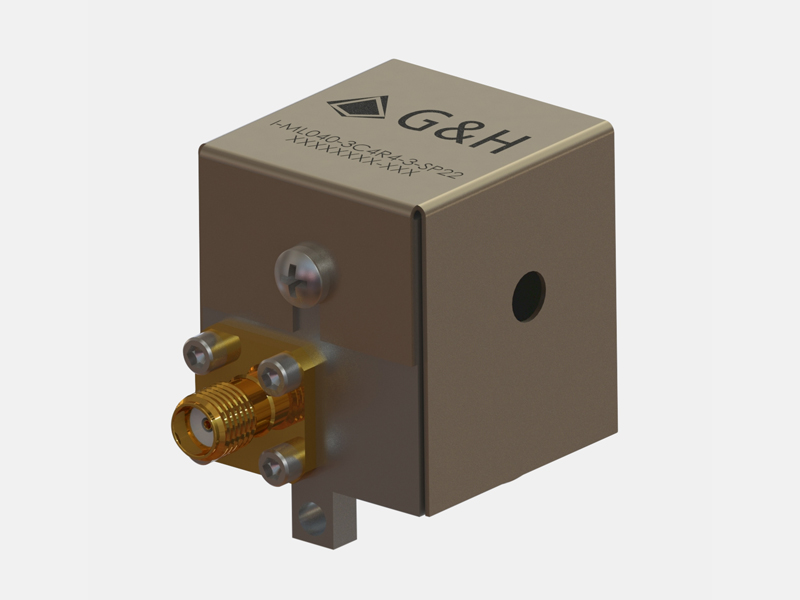

G&H声光锁模器 AOML

声光锁模器（AOML）以其共振频率调制激光腔内的损耗，有效地锁定纵模的相位，以产生非常窄的高强度激光脉冲。我们的声光锁模器采用采用我们自已生长和抛光制造的高质量熔融石英。使用耐用的内部抗反射V型涂层在1064nm时可实现99%以上的透射。为了在更宽的波长范围（700-1100 nm）上传输，我们建议使用切割成布鲁斯特角的窗口。低散射和严格的质量控制确保每个锁模器能够长期处理高峰值激光功率而不会损坏。

射频驱动器的选择会影响锁模系统的性能，因为声光谐振腔的主动温控有助于控制谐振频率，从而保持驱动的振荡器频率的精确谐振。我们可以帮客户选择匹配的驱动器型号，并建议射频驱动的性能和告知其如何影响锁模效率和脉冲宽度。

型号	波长	工作频率	通光孔径	窗口类型	光学材料
12080-3-BR-TE AOML	700–1100nm	50MHz	2.0mm	布鲁斯	熔融石英
12050-3-BR-TE AOML	700–1100nm	50MHz	2.0mm	布鲁斯	熔融石英
12041-3-BR-TE AOML	700–1100nm	41MHz	2.0mm	布鲁斯	熔融石英
12038-3-BR-TE AOML	1064nm	38MHz	3.0mm	布鲁斯	熔融石英
12080-3-TE AOML	1064nm	80MHz	3.0mm	AR镀膜	熔融石英
12050-3-TE AOML	1064nm	50MHz	3.0mm	AR镀膜	熔融石英
12038-3-TE AOML	1064nm	38MHz	3.0mm	AR镀膜	熔融石英
12041-3-TE AOML	1064nm	41MHz	3.0mm	AR镀膜	熔融石英

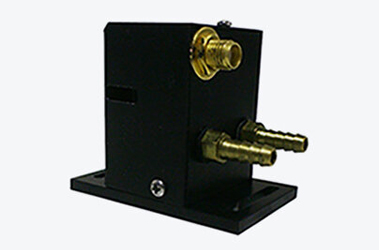

Brimrose自由空间声光锁模器

自由空间声光锁模器和配套的射频可变频率驱动器可使激光谐振腔纵模频率相匹配。为了实现锁模，需要将谐振激光腔模式间隔频率调整为等于原始声波频率的两倍。锁模技术实际上是一个锁相过程，通过固定它们之间的相对相位差来连接各种纵向模式。

自由空间声光锁模器

主要特点

良好的调制深度
小尺寸
UV/VIS 光学范围
适用于高功率激光器
激光器工作稳定性好
低噪音性能
高调制带宽
模拟光强度调制
空气、水或热电冷却
实验室版
可用的自定义配置

主要应用

光子采样
飞秒激光微加工
角膜手术
非线性光学
光学参量振荡器
光学数据存储
OEM 设计

型号	FSML-40-20-BR-800	FSML-80-20-BR1064	FSML-125-30-BR800	FSML-125-30-BR1064
基质	熔融石英		熔融石英（未镀膜）
激光波长	布鲁斯特切优化水平极化：
激光波长	800nm	1064nm	800nm	1064nm
主动光圈	最大5x5mm	最大5x5mm	最大5x5mm	最大5x5mm
载频	40MHz	80MHz	125MHz	125MHz
调制率	80MHz	160MHz	250MHz	250MHz
3dB带宽	±50	±10	±15	±15
光传输	99.70%	99.70%	99.70%	99.70%
谐振调制深度	70%	60%	50%	30%
声速	5.96E+3m/s	5.96E+3m/s	5.96E+3m/s	5.96E+3m/s
波前失真	λ/10	λ/10	λ/10	λ/10
输入阻抗	50Ω	50Ω	50Ω	50Ω
最大电输入功率*	5–7w	5–7w	5–7w	5–7w
驻波比	N/A	N/A	N/A	N/A
案例类型	水冷	水冷	水冷	水冷
射频驱动器推荐	VFE-XX-YY-DSP1kHz-B2-F7-X	VFE-XX-YY-DSP1kHz-B2-F7-X	VFE-XX-YY-DSP1kHz-B2-F7-X	VFE-XX-YY-DSP1kHz-B2-F7-X
