声光移频器 AOFS

时间：2020-05-19 类别：声光器件和电光器件关注：6752

将输入光的频率转换为射频驱动频率，针对干涉测量等应用进行了优化，能够实现各模式之间的高消光比

所有的AO器件都对衍射输出光束施加频移。声光移频器(AOFS)是专门为这项任务设计的小型设备。根据所选的布拉格角，这些器件会根据射频信号的频率向上或向下移动激光。两个或多个器件可以级联，以实现和或差频组合。复合吸收角被纳入，以尽量减少声波反射。广泛应用于干涉测量，激光冷却，激光多普勒测速，激光多普勒测振（LDV），光学外差检测等。

我们一站式供应各种类型的声光移频器,自由空间声光移频器,光纤耦合声光移频器,全光纤声光移频器,固定频移器,可变频移器,声光调制器，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

资料下载

微信扫一扫，即刻联系

产品经理：罗经理

手机：18162698939

座机：027-51858939

邮箱：lql@SintecLaser.com

返回栏目产品中心

查看公司简介

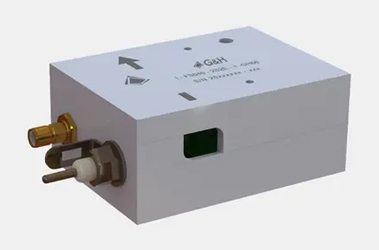

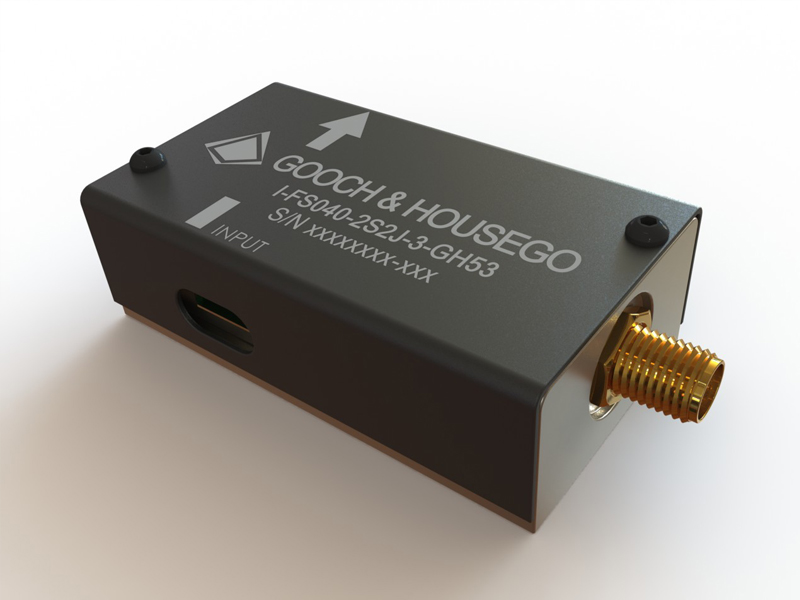

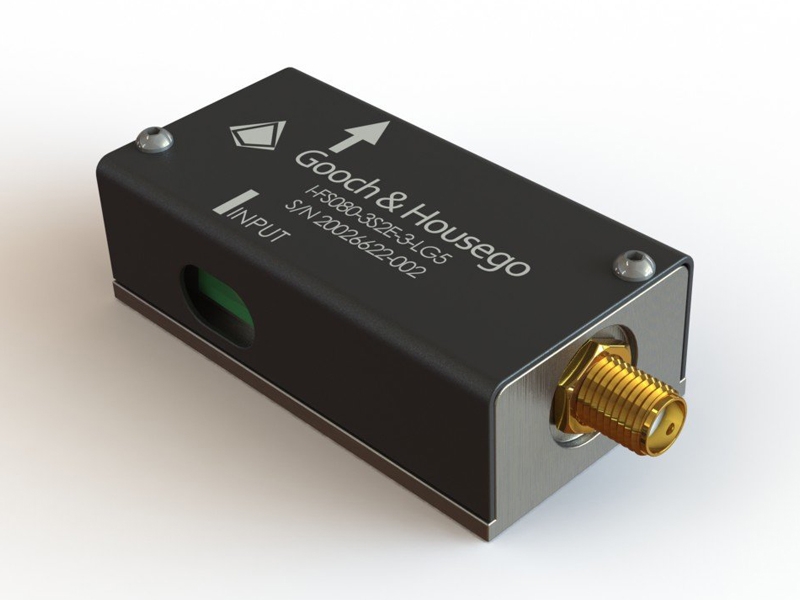

G&H 声光移频器

声光移频器是一种改变光束频率的声光器件，将输入光的频率转换为射频驱动频率。由于多普勒效应，前行中的声波可使光束的频率上移或下移，其移频值等于射频频率。由于射频频率通常是几十或几百MHz，我们的声光移频器作为标准配置提供超过300MHz的频移，作为集成低功率模块（已内置RF驱动器）或作为可实现高达600MHz频移的定制器件。我们采用自已生长和抛光的高质量TeO2制造移频器，实现最低的插入损耗和出色的功率承受。

声光移频器是一种高效的声光器件，需要非常低的驱动功率来实现所需的频移。通常我们的频移器使用二氧化碲（TeO2）中慢剪切模式的各向异性的交互作用。在干涉的光学技术等应用中要求衍射光束和未扩散光束之间具有高的消光比；这可以通过高质量的光学抛光来实现最小化光散射。我们的设计最小功耗小于100mW，我们将驱动器与声光移频器封装在一起，使产品体积更少更节能，有些型号可以在双通道配置下运行。此外，我们也可以根据客户需求设计定制频率偏移。我们也可提供适合一些其他应用的声光移频器。典型应用包括干涉测量、振动测量和原子冷却等。

型号	波长	工作频率	通光孔径	光学材料	驱动器推荐
AOMO 3080-125	415–900nm	80MHz	2.0mm	Te02	97-02910-xx，3307系列射频驱动器
AOMO 3100-125	440–850nm	100MHz	1.5mm	Te02	97-02910-xx，3307系列射频驱动器
AOMO 3200-125	470–690nm	200MHz	2.5x1.5mm	Te02	97-02910-xx，3307系列射频驱动器
I-FS040-1.5S2C-3-GH83	532nm	40MHz	2x6mm	Te02	97-02910-xx

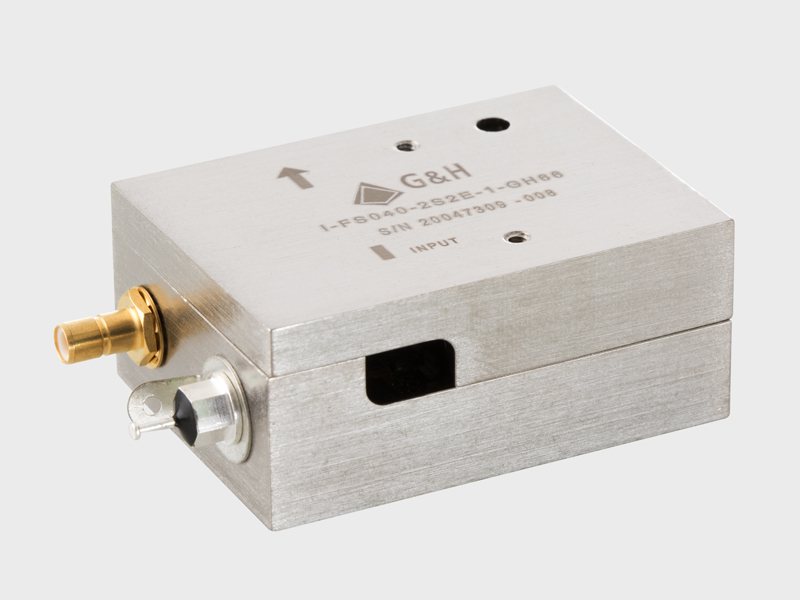

I-FS040-2S2E-1-GH66	630–690nm	40MHz	2.0mm	Te02	内部已集成射频驱动器
AOFS 4040-191	780nm	40MHz	2x6mm	Te02	3307系列射频驱动器

Brimrose声光移频器

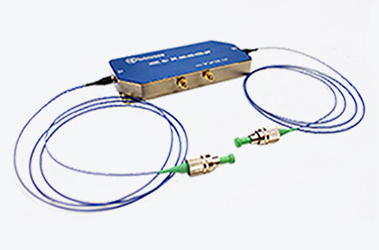

光纤耦合声光移频器

我们的光纤耦合声光移频器系统用于移动各种光信号的频率。典型3dB光谱范围约为60-120nm，3dB频移范围约为中心频率的10%。对于宽带宽应用，我们开发了具有高达100MHz的扩展频移范围的声光移频器。由于多普勒频移，在声光调制器或声光频移器中衍射的一阶光束的频率在波长频率被声光波长载波频率偏移。如果沿入射光波方向引入入射声波，则激光频率向较高侧移动。如果入射声波以与入射光波相反的方向引入，则激光向低频侧移动。

光纤耦合声光移频器

主要特点

低插入损耗
宽波长范围
低功耗
非常紧密的密封
低射频驱动功率
性能稳定
良好的温度稳定性和可靠性
可提供定制配置

主要应用

光纤传感
外差检测
干涉式光纤传感器系统
激光多普勒配置
OEM 设计

型号	波长XX(nm)	插入损耗 (dB)	频移 (MHz)	光纤类型	射频驱动器推荐
TEF-125-XX-2FP	360-1600	2.5-4.0	+125或-125	SM或SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
TEF-200-XX-2FP	360-1600	2.5-4.0	+200或-200	SM或SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
TEF-300-XX-2FP	360-1600	3.0-5.0	+300或-300	SM或SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
TEF-1000-XX-2FP	360-1600	8.0-12.0	+1000或-1000	SM或SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-200-XX-2FP	980-2000	2.3-5.0	+200或-200	SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-500-XX-3FP	980-2000	2.3-6.0	+500或-500	SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-1000-XX-3FP	980-2000	8.0-11.0	+1000或-1000	SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-1500-XX-3FP	980-2000	9.0-12.0	+1500或-1500	SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
AMF-25-XX-2FP	980-2900	2.0-2.2	+25或-25	SM或SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
AMF-55-XX-2FP	980-2900	2.0-2.2	+55或-55	SM或SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
AMF-100-XX-3FP	980-2900	2.1-3.3	+100或-100	SM或SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
AMF-150-XX-3FP	980-2900	2.1-3.9	+150或-150	SM或SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-200-100-XX-2FP	980-2000	6.0-8.0	+150至+250或–150至–250	SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-300-100-XX-2FP	980-2000	6.0-8.0	+250至+350 或–250至–350	SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
TEF-200-100-2FP	360-1000	6.0-8.0	+150至+250或–150至–250	SM或SMPM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2

我们还可以定制其他波长、频率或配置。

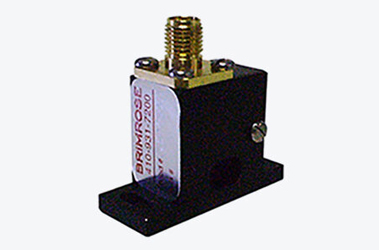

自由空间声光移频器

带射频驱动器的自由空间声光移频器（AOFS）是用来对光束进行频率修正的。由于多普勒频移，在声光调制器或声光频移器中衍射的一阶光束的频率在波长频率被声光波长载波频率偏移。当入射声波沿入射光波方向入射时，激光频率向较高的方向移动。如果入射声波与入射光波方向相反，则激光会向低频侧移动。

自由空间声光移频器

主要特点

紧凑的集成设计
宽光谱波长范围
低射频功耗
切换速度快
高带宽
高衍射效率
良好的温度稳定性

主要应用

工业的：测振仪、过程控制、脉冲拾取或功率控制、原子冷却
科学：光学外差、干涉系统、激光多普勒测速
OEM 设计

型号	光谱范围(nm)	衍射效率(%)	频移(MHz)	有效孔径(mm)	材料	射频驱动器推荐
AMF-90-2-2.1	1000-2200	15	90	1	AM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
AMF-55-1.3	1000-2200	80	5.5	2	AM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
AMF-100-1.3	1000-2200	80	100	2	AM	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
GEF-40-10	2000-12,000	75	40	2	Ge	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
GEF-60-1.5	2000-12,000	75	60	1.5	Ge	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
GEF-80-20	2000-12,000	70	80	1	Ge	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
GPF-250-100	590-1000	60	250	0.75	GaP	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
GPF-650-225	590-1000	50	650	0.18	GaP	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
GPF-1000-500	590-1000	40	1000	0.076	GaP	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
GPF-1500-1000	590-1000	10	1500	0.076	GaP	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
GPF-1700-500	590-1000	30	1700	0.076	GaP	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-200-50	1000-1600	40	200	0.75	InP	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-400-200	1000-1600	35	400	0.5	InP	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-600-200	1000-1600	30	600	0.18	InP	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-800-300	1000-1600	20	800	0.076	InP	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-1000-350	1000-1600	15	1000	0.076	InP	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
IPF-1300-400	1000-1600	10	1300	0.076	InP	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
QZF-80-20	200-4500	75	80	1	SiO2	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
QZF-150-30	200-4500	75	150	0.75	SiO2	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
QZF-210-40	200-4500	75	210	0.5	SiO2	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
TEF-200-50	400-1600	60	200	0.75	TEO2	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
TEF-270-100	400-1600	60	270	0.75	TEO2	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
TEF-540-200	400-1600	40	540	0.18	TEO2	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
TEF-600-400	400-1600	40	600	0.18	TEO2	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
TEF-1000-300	400-1600	40	1000	0.076	TEO2	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
TEF-1700-350	400-1600	15	1700	0.076	TEO2	FFF-XX-B1-FY，FFF-XX-B2-FY，VFF-XX-YY-V-A-F2
