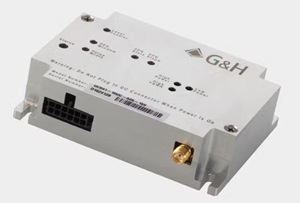

紧凑型低功率射频驱动器专为驱动声光调制器和声光Q开关而设计。其工作频率覆盖24MHz至110MHz，最大输出功率24W，支持模拟与TTL数字调制，脉冲重复率最高可达10MHz。核心特色是具备过零同步功能，能显著提升脉冲间稳定性，确保光束调制的高度精确性。该驱动器提供多级故障保护，可选12/15/24V供电，采用接触冷却，结构紧凑轻便，是集成于激光打标、脉冲挑选、科研实验及生物仪器等对体积、功耗和稳定性有严苛要求的应用的理想选择。
我们一站式供应各种类型的声光调制器电源，射频驱动器，声光驱动器，射频电源，声光调制器射频电源，声光调制器驱动器，Q开关电源，声光Q驱动器，Q驱，Q开关驱动，Q开关驱动电源，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们！
一款紧凑型低功率射频驱动器，设计用于驱动声光调制器（AOM）和Q开关，具有两个数字调制输入，可产生固定指定宽度或与输入信号脉冲宽度相对应的可变宽度脉冲。
该驱动器具有过零（Zero Crossing）功能，输出脉冲可与射频能量的过零点同步。启用此功能时，脉冲间的稳定性得到改善。
24, 27.12, 40.68, 68, 80, 或 110 MHz 射频频率 (XXX)
0.01% 石英稳定
高达 24 W 的射频功率输出 (YY)
两个TTL数字调制输入：固定和可变脉冲宽度
Q开关应用中脉冲重复率高达 1 MHz
脉冲挑选（Pulse Picking）应用中脉冲重复率高达 10 MHz
模拟调制或触发式射频斜坡下降模式 (ZZZ)
通过‘过零’与射频同步
| 项目 | 参数 |
| 供电电压 | +12, +15 或 +24 VDC (工厂设定) |
| 供电电流 | ≤ 3 A |
| 射频输出功率 | 2 至 24 W |
| 输出阻抗 | 50 Ω |
| 射频频率 | 24.00 MHz, 27.12 MHz, 40.68 MHz, 68.00 MHz, 80.00 MHz 或 110.00 MHz |
| 频率稳定度 | ± 0.01% |
| 消光比 | ≥ 50 dB |
| 谐波失真 | 输出功率 ≤ 15 W 的单元 ≤ -20 dB，输出功率 > 15 W 的单元 ≤ -15 dB |
| 杂散电平 | ≤ -50 dBc |
| 模拟调制阻抗 | 1.5 k Ω |
| 模拟调制电压范围 | 0 至 +5 VDC |
| 数字调制阻抗 | 高阻抗 |
| 数字调制电平 | TTL 兼容 (V_IL < 0.8V, V_IH > 2.0 V) |
| 固定调制输入 | 标准：上升沿触发，反向数字输入选项 (NEG)：下降沿触发 |
| 可变调制输入 | 标准：TTL V_IH = 射频关闭，反向数字输入选项 (NEG)：TTL V_IL = 射频关闭 |
| FPS/PPK 输入阻抗 | 高阻抗 |
| FPS/PPK 输入电平 | TTL 兼容 (V_IL < 0.8V, V_IH > 2.0 V) |
| 触发 | 标准：上升沿触发，反向数字输入选项 (NEG)：下降沿触发 |
| 上升/下降时间 | 数字/模拟调制： ≤ 35 ns (10% 至 90% 射频功率) |
| 过零使能输入阻抗 | 高阻抗 |
| 过零使能输入电平 | TTL 兼容 (V_IL < 0.8V, V_IH > 2.0 V) |
| 触发 | 标准：TTL V_IH 或无连接 - 禁用，TTL V_IL - 启用；有效过零选项 (ZC)：TTL V_IH 或无连接 - 启用，TTL V_IL - 禁用 |
| 同步输出 | 3.3 V 信号，在 ZC 单元中反向 |
| 使能输入 | 待机模式下功耗 < 3 W |
| 正常工作 | TTL V_IH 或无连接 |
| 待机模式 | TTL V_IL |
| 驱动器复位 | 瞬时 TTL V_IL |
| 工作温度 | 外壳温度 +10 至 +55°C，无冷凝 |
| 存储温度 | -20 至 +85°C，无冷凝 |
最大额定值
| 供电电压 | +27 VDC |
| 射频功率输出 | 不允许直流反馈 |
| TTL/模拟信号输入 | -0.5 V 至 +5.5 V |
| 固定调制输入最小脉冲宽度 | 50 ns |
| 调制重复率 | 固定调制输入：1 Hz 至 1 MHz 可变调制输入：DC 至 10 MHz |
连接器引脚定义
| 引脚 1 | 同步输出 | 引脚 2 | FPS 触发输入 |
| 引脚 3 | 固定调制输入 | 引脚 4 | 地 |
| 引脚 5 | 可变调制输入 | 引脚 6 | 模拟调制输入 |
| 引脚 7 | 过零使能输入 | 引脚 8 | 低功率故障输出 |
| 引脚 9 | 高功率故障输出 | 引脚 10 | 高电压驻波比负载故障输出 |
| 引脚 11 | 使能输入 | 引脚 12 | 直流电压 |
射频功率与频率和供电电压关系
| 供电电压 | 24.00 MHz | 27.12 MHz | 40.68 MHz | 68.00 MHz | 80.00 MHz | 110.00 MHz |
| 12 V | 10 W | 10 W | 10 W | 10 W | 10 W | 10 W |
| 15 V | 24 W | 24 W | 24 W | 20 W | 20 W | 10 W |
| 24 V | 24 W | 24 W | 24 W | 24 W | 24 W | 10 W |
